メイン・ウインドウ | CS+ V5.00.00

メイン・ウインドウ

CS+を起動した際，最初にオープンするウインドウです。

解析ツールを使用する際は，このウインドウから各パネルのオープン操作を行います。

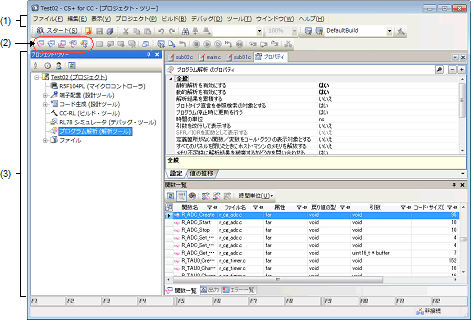

図 A.1

メイン・ウインドウ

ここでは，次の項目について説明します。

-

［オープン方法］

-

［各エリアの説明］

［オープン方法］

-	Windowsの［スタート］メニュー→［プログラム］→［Renesas Electronics CS+］→［CS+ for CC］を選択

備考	Windows 8，Windows 8.1の場合は，スタート画面の［CS+ for CC (RL78,RX,RH850)］を選択してください。 Windows 10の場合は，Windowsの［スタート］メニューから［すべてのアプリ］→［Renesas Electronics CS+］→［CS+ for CC (RL78,RX,RH850)］を選択してください。

［各エリアの説明］

(1)

メニューバー

(a)

［表示］

解析ツール専用の［表示］メニューの各項目，および機能は次のとおりです（デフォルト）。

出力		出力パネルをオープンします。
プログラム解析		解析ツール用の各パネルをオープンするために，次のカスケード・メニューを表示します。
	関数一覧	関数一覧パネルをオープンします。
	変数一覧	変数一覧パネルをオープンします。
	解析グラフ	解析グラフパネルをオープンします。
	コール・グラフ	コール・グラフパネルをオープンします。
	クラス／メンバ	クラス／メンバパネルをオープンします。

(2)

ツールバー

解析ツール専用のツールバーの各ボタン，および機能は次のとおりです（デフォルト）。

関数一覧パネルをオープンします。

［表示］メニュー→［関数一覧］の選択と同等です。

変数一覧パネルをオープンします。

［表示］メニュー→［変数一覧］の選択と同等です。

解析グラフパネルをオープンします。

［表示］メニュー→［解析グラフ］の選択と同等です。

コール・グラフパネルをオープンします。

［表示］メニュー→［コール・グラフ］の選択と同等です。

クラス／メンバパネルをオープンします。

［表示］メニュー→［クラス／メンバ］の選択と同等です。

(3)

パネル表示エリア

CS+が使用する各種パネルを表示するエリアです。

解析ツールが使用するパネルについての詳細は，次の各パネルの項を参照してください。

-	プロジェクト・ツリーパネル

-

プロパティパネル

-

関数一覧パネル

-

変数一覧パネル

-

解析グラフパネル

-	コール・グラフパネル

-	クラス／メンバパネル

-	値の推移（ズーム）パネル

-

出力パネル
