COMポート設定ダイアログ

マイクロコントローラからの通信をリダイレクトするホスト・マシン上のCOMポートを設定します。

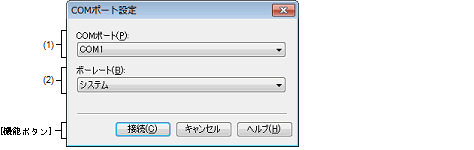

図 A.46

COMポート設定ダイアログ

ここでは，次の項目について説明します。

［オープン方法］

-	デバッグ・コンソールパネルにおいて，コンテキスト・メニュー→［COMポートの設定...］を選択

［各エリアの説明］

(1)	［COMポート］エリア

リダイレクト先のCOM ポートを選択します。ホスト・マシン上に利用可能なCOMポートがない場合，このドロップダウン・リストは空になります。

(2)	［ボーレート］エリア

リダイレクト先のCOM ポートとのボーレートを選択します。

ドロップダウン・リストには，次のボーレートが表示されます。“システム”を選択した場合は，デバイス・マネージャの設定に従います。

システム，1200，2400，4800，9600，19200， 38400，115200

［機能ボタン］

ボタン	機能
接続／切断	COMポートに接続（デフォルト）／切断します。 COMポートに接続状態の場合は，ボタンの表示名は“切断”になります。 COMポートから切断状態の場合は，ボタンの表示名は“接続”になります。
キャンセル	COMポートの設定を無効とし，このダイアログをクローズします。
ヘルプ	このダイアログのヘルプを表示します。
