入出力パネル ウインドウの接続部品の一つであるプルアップ／プルダウン抵抗の端子接続情報の設定，変更を行います。
この接続部品の設定方法は他の部品とは異なり，このダイアログで全端子の接続情報を一括管理します。

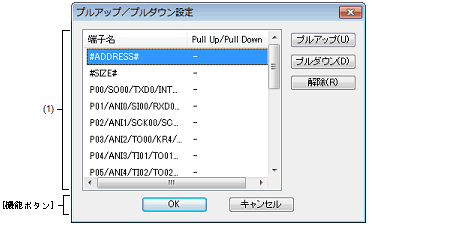

図 A.92 | プルアップ／プルダウン設定 ダイアログ |
ここでは，次の項目について説明します。
［オープン方法］
入出力パネル ウインドウにフォーカスがある状態で次のいずれか
- |
ボタンのクリック
|
- | ［部品］メニュー→［プルアップ／プルダウン設定...］の選択 |
［各エリアの説明］
|
端子名
|
プルアップ／プルダウン抵抗と接続できる端子名を表示します。
|
|
Pull Up/Pull Down
|
端子の接続状態を表示します。
|
|
Pull Up
|
プルアップ抵抗接続状態を示します。
|
|
Pull Down
|
プルダウン抵抗接続状態を示します。
|
|
－
|
プルアップ抵抗／プルダウン抵抗未接続状態を示します（デフォルト）。
|
|
ボタン
|
プルアップ／プルダウン抵抗の端子接続情報を変更します。
|
|
プルアップ
|
選択した端子をプルアップ抵抗と接続します。
接続すると“Pull Up”が表示されます。
|
|
プルダウン
|
選択した端子をプルダウン抵抗と接続します。
接続すると“Pull Down”が表示されます。
|
|
解除
|
選択した端子の接続状態を解除します。
解除が完了すると“-”が表示されます。
|
［機能ボタン］
|
|
|
|
OK
|
設定を有効にし，このダイアログをクローズします。
|
|
キャンセル
|
設定を無視し，このダイアログをクローズします。
|
