第6章 拡張同期通信機能
マルチタスク処理では，並行に動作するタスクが限られた数の資源（A/Dコンバータ，コプロセッサ，ファイルなど）を同時に使用するといった資源使用の競合を防ぐ機能（排他制御機能）が必要となります。そこで，RI600V4では，このような資源使用の競合を防ぐ機能として“ミューテックス”を提供しています。

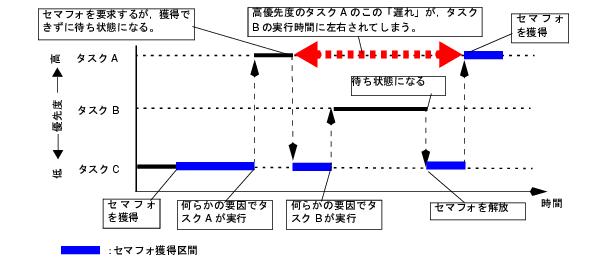

この様子を図6－2に示します。この図では，タスクA とタスクC は同じ資源を使用し，タスクB はその資源を使用しない例になっています。タスクA は資源を使用するためにセマフォを獲得しようとしますが，すでにタスクC がセマフォを獲得しているので待ち状態になります。ところが，タスクCがセマフォを解放する前に，優先度がタスクC よりも高くてタスクA より低く，かつ資源とは関係のないタスクB が実行すると，タスクC によるセマフォの解放はタスクB の実行によって遅れ，その結果タスクA がセマフォを獲得するのも遅れます。タスクA の立場では，資源競合しておらず，かつ自分より優先度の低いタスクB が優先的に実行されてしまうことになります。
タスクの優先度を変更するchg_pri，ichg_priでは，ミューテックスをロックしていないタスクの場合は，ベース優先度・現在優先度とも変更されますが，ミューテックスをロックしているタスクの場合はベース優先度のみが変更されます。また，ミューテックスロック中，またはミューテックスのロックを待っているタスクの場合は，ロック中，またはロックを待っているミューテックスのいずれかの上限優先度よりも高い優先度を指定すると，戻り値としてE_ILUSEを返します。
優先度上限プロトコルの本来の振る舞いは，タスクの現在優先度を，そのタスクがロックしているミューテックスの中で最高の上限優先度に制御することです。これは，ミューテックスのロック・アンロック時に，タスクの現在優先度を以下のように制御することで実現されます。
- ミューテックスのアンロック時に，タスクの現在優先度をそのタスクが以降もロックを継続するミューテックスの中で最高の上限優先度に変更する。ロックしているミューテックスがなくなる場合は，現在優先度をベース優先度に戻す。
- ミューテックスをロックしているタスクを終了する（ext_tsk，ter_tsk）際に，自動的にロック解除処理が行われます。
→ セマフォは自動的に資源の返却を行わないので，資源を獲得したまま終了します。
→ セマフォは自動的に資源の返却を行わないので，資源を獲得したまま終了します。
- loc_mtx（待つ）
パラメータmtxidで指定されたミューテックスをロックします。
ただし，本サービス・コールを発行した際，対象ミューテックスをロックすることができなかった（すでに他タスクがロックしていた）場合には，自タスクを対象ミューテックスの待ちキューにキューイングしたのち，RUNNING状態からWAITING状態（ミューテックス待ち状態）へと遷移させます。
なお，ミューテックス待ち状態の解除は，以下の場合に行われます。
パラメータmtxidで指定されたミューテックスをロックします。
ただし，本サービス・コールを発行した際，対象ミューテックスをロックすることができなかった（すでに他タスクがロックしていた）場合には，自タスクを対象ミューテックスの待ちキューにキューイングしたのち，RUNNING状態からWAITING状態（ミューテックス待ち状態）へと遷移させます。
なお，ミューテックス待ち状態の解除は，以下の場合に行われます。
ミューテックスのロック時には，自タスクの現在優先度を対象ミューテックスの上限優先度に変更します。ただし，自タスクがすでに他のミューテックスをロックしており，かつ対象ミューテックスの上限優先度がロック済みのミューテックスの上限優先度以下の場合は，自タスクの現在優先度は変更しません。
以下に，本サービス・コールの記述例を示します。
以下に，本サービス・コールの記述例を示します。
#include "kernel.h" /*標準ヘッダ・ファイルの定義*/ #include "kernel_id.h" /*cfg600が出力するヘッダ・ファイルの定義*/ void task ( VP_INT exinf ) { ER ercd; /*変数の宣言*/ ID mtxid = 8; /*変数の宣言，初期化*/ ............ ercd = loc_mtx ( mtxid ); /*ミューテックスのロック*/ if ( ercd == E_OK ) { ............ unl_mtx ( mtxid ); /*ミューテックスのロック解除*/ } else if ( ercd == E_RLWAI ) { ............ /*強制終了処理*/ } ............ } |
- ploc_mtx（ポーリング）
パラメータmtxidで指定されたミューテックスをロックします。
ただし，本サービス・コールを発行した際，対象ミューテックスをロックすることができなかった（すでに他タスクがロックしていた）場合には，戻り値としてE_TMOUTを返します。
ミューテックスのロック時には，自タスクの現在優先度を対象ミューテックスの上限優先度に変更します。ただし，自タスクがすでに他のミューテックスをロックしており，かつ対象ミューテックスの上限優先度がロック済みのミューテックスの上限優先度以下の場合は，自タスクの現在優先度は変更しません。
以下に，本サービス・コールの記述例を示します。
パラメータmtxidで指定されたミューテックスをロックします。
ただし，本サービス・コールを発行した際，対象ミューテックスをロックすることができなかった（すでに他タスクがロックしていた）場合には，戻り値としてE_TMOUTを返します。
ミューテックスのロック時には，自タスクの現在優先度を対象ミューテックスの上限優先度に変更します。ただし，自タスクがすでに他のミューテックスをロックしており，かつ対象ミューテックスの上限優先度がロック済みのミューテックスの上限優先度以下の場合は，自タスクの現在優先度は変更しません。
以下に，本サービス・コールの記述例を示します。
#include "kernel.h" /*標準ヘッダ・ファイルの定義*/ #include "kernel_id.h" /*cfg600が出力するヘッダ・ファイルの定義*/ void task ( VP_INT exinf ) { ER ercd; /*変数の宣言*/ ID mtxid = 8; /*変数の宣言，初期化*/ ............ ............ ercd = ploc_mtx ( mtxid ); /*ミューテックスのロック*/ if ( ercd == E_OK ) { ............ /*ポーリング成功処理*/ ............ unl_mtx ( mtxid ); /*ミューテックスのロック解除*/ } else if ( ercd == E_TMOUT ) { ............ /*ポーリング失敗処理*/ ............ } ............ ............ } |
- tloc_mtx（タイムアウト付きで待つ）
パラメータmtxidで指定されたミューテックスをロックします。
ただし，本サービス・コールを発行した際，対象ミューテックスをロックすることができなかった（すでに他タスクがロックしていた）場合には，自タスクを対象ミューテックスの待ちキューにキューイングしたのち，RUNNING状態からタイムアウト付きのWAITING状態（ミューテックス待ち状態）へと遷移させます。
なお，ミューテックス待ち状態の解除は，以下の場合に行われます。
パラメータmtxidで指定されたミューテックスをロックします。
ただし，本サービス・コールを発行した際，対象ミューテックスをロックすることができなかった（すでに他タスクがロックしていた）場合には，自タスクを対象ミューテックスの待ちキューにキューイングしたのち，RUNNING状態からタイムアウト付きのWAITING状態（ミューテックス待ち状態）へと遷移させます。
なお，ミューテックス待ち状態の解除は，以下の場合に行われます。
ミューテックスのロック時には，自タスクの現在優先度を対象ミューテックスの上限優先度に変更します。ただし，自タスクがすでに他のミューテックスをロックしており，かつ対象ミューテックスの上限優先度がロック済みのミューテックスの上限優先度以下の場合は，自タスクの現在優先度は変更しません。
以下に，本サービス・コールの記述例を示します。
以下に，本サービス・コールの記述例を示します。
#include "kernel.h" /*標準ヘッダ・ファイルの定義*/ #include "kernel_id.h" /*cfg600が出力するヘッダ・ファイルの定義*/ void task ( VP_INT exinf ) { ER ercd; /*変数の宣言*/ ID mtxid = 8; /*変数の宣言，初期化*/ TMO tmout = 3600; /*変数の宣言，初期化*/ ............ /*ミューテックスのロック*/ ercd = tloc_mtx ( mtxid, tmout ); if ( ercd == E_OK ) { ............ /*ロック状態*/ unl_mtx ( mtxid ); /*ミューテックスのロック解除*/ } else if ( ercd == E_RLWAI ) { ............ /*強制終了処理*/ } else if ( ercd == E_TMOUT ) { ............ /*タイムアウト処理*/ } ............ } |
- unl_mtx
パラメータmtxidで指定されたミューテックスのロック状態を解除します。その結果，自タスクがロックしているミューテックスがなくなった場合には，自タスクの現在優先度をベース優先度に変更します。
本サービス・コールを発行した際，対象ミューテックスの待ちキューにタスクがキューイングされていた場合には，ミューテックスのロック解除処理後，ただちに該当タスク（待ちキューの先頭タスク）によるミューテックスのロック処理が行われます。このとき，該当タスクは，待ちキューから外れ，WAITING状態（ミューテックス待ち状態）からREADY状態へ，またはWAITING-SUSPENDED状態からSUSPENDED状態へと遷移します。また，該当タスクの現在優先度を対象ミューテックスの上限優先度に変更します。ただし，該当タスクがすでに他のミューテックスをロックしており，かつ対象ミューテックスの上限優先度がロック済みのミューテックスの上限優先度以下の場合は，該当タスクの現在優先度は変更しません。
以下に，本サービス・コールの記述例を示します。
パラメータmtxidで指定されたミューテックスのロック状態を解除します。その結果，自タスクがロックしているミューテックスがなくなった場合には，自タスクの現在優先度をベース優先度に変更します。
本サービス・コールを発行した際，対象ミューテックスの待ちキューにタスクがキューイングされていた場合には，ミューテックスのロック解除処理後，ただちに該当タスク（待ちキューの先頭タスク）によるミューテックスのロック処理が行われます。このとき，該当タスクは，待ちキューから外れ，WAITING状態（ミューテックス待ち状態）からREADY状態へ，またはWAITING-SUSPENDED状態からSUSPENDED状態へと遷移します。また，該当タスクの現在優先度を対象ミューテックスの上限優先度に変更します。ただし，該当タスクがすでに他のミューテックスをロックしており，かつ対象ミューテックスの上限優先度がロック済みのミューテックスの上限優先度以下の場合は，該当タスクの現在優先度は変更しません。
以下に，本サービス・コールの記述例を示します。
#include "kernel.h" /*標準ヘッダ・ファイルの定義*/ #include "kernel_id.h" /*cfg600が出力するヘッダ・ファイルの定義*/ void task ( VP_INT exinf ) { ER ercd; /*変数の宣言*/ ID mtxid = 8; /*変数の宣言，初期化*/ ............ ............ ercd = loc_mtx ( mtxid ); /*ミューテックスのロック*/ if ( ercd == E_OK ) { ............ /*ロック状態*/ ............ unl_mtx ( mtxid ); /*ミューテックスのロック解除*/ } else if ( ercd == E_RLWAI ) { ............ /*強制終了処理*/ ............ } ............ ............ } |
備考1 ミューテックスのロック解除が可能なタスクは“対象ミューテックスをロックしたタスク”に限られます。このため，自タスクがロックしていないミューテックスに対して本サービス・コールを発行した場合には，何も処理は行わず，戻り値としてE_ILUSEを返します。
- ref_mtx
パラメータmtxidで指定されたミューテックスのミューテックス詳細情報（ロックの有無，待ちタスクの有無）をパラメータpk_rmtxで指定された領域に格納します。
以下に，本サービス・コールの記述例を示します。
パラメータmtxidで指定されたミューテックスのミューテックス詳細情報（ロックの有無，待ちタスクの有無）をパラメータpk_rmtxで指定された領域に格納します。
以下に，本サービス・コールの記述例を示します。
#include "kernel.h" /*標準ヘッダ・ファイルの定義*/ #include "kernel_id.h" /*cfg600が出力するヘッダ・ファイルの定義*/ void task ( VP_INT exinf ) { ID mtxid = 1; /*変数の宣言，初期化*/ T_RMTX pk_rmtx; /*データ構造体の宣言*/ ID htskid; /*変数の宣言*/ ID wtskid; /*変数の宣言*/ ............ ............ ref_mtx ( mtxid, &pk_rmtx ); /*ミューテックス詳細情報の参照*/ htskid = pk_rmtx.htskid; /*ロックの有無の獲得*/ wtskid = pk_rmtx.wtskid; /*待ちタスクの有無の獲得*/ ............ ............ } |
