第21章　テーブル生成ユーティリティmkritbl

本章では，テーブル生成ユーティリティmkritblについて解説しています。

21.1 概　　要

mkritblは，アプリケーションで使用しているサービス・コール情報を収集して，サービス・コール・テーブルと割り込みベクタ・テーブルを生成するコマンド・ライン・ツールです。

アプリケーションのコンパイルによって，アプリケーション内で使用しているサービス・コール情報がサービス・コール情報ファイル（.mrc）に出力されます。mkritblは，これらのサービス・コール情報ファイルを入力として，システムで使用するサービス・コールだけがリンクされるようにサービス・コール・テーブルを生成します。

また，mkritblはcfg600が出力したベクタ・テーブル・テンプレート・ファイル（vector.tpl）とサービス・コール情報ファイルを元に，割り込みベクタ・テーブルを生成します。

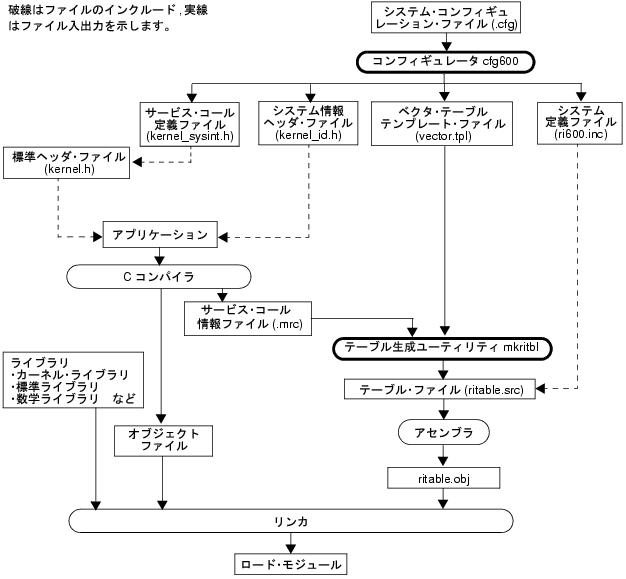

図21－1　 mkritblの概要

21.2 mkritblの起動

21.2.1 コマンド・ラインからの起動

事前に，環境変数“LIB600”を，“<ri_root>\lib600”に設定する必要があります。

以下に，mkritblをコマンド・ラインから起動する際の起動方法を示します。

ただし，入力例中の“C>”はコマンド・プロンプトを，“△”はスペース・キーの入力を，“［Enter］”はエンター・キーの入力を表しています。

また，“[　]”で囲まれたオプションは，省略可能なオプションであることを表しています。


C> mkritbl.exe△[path]［Enter］

出力ファイルは，カレント・フォルダに生成されます。

以下に，各オプションの詳細を示します。

- path
サービス・コール情報ファイル，またはサービス・コール情報ファイルを検索するフォルダのパスを指定します。なお，フォルダのパスを指定した場合，下位フォルダは検索されません。
mkritblは，path指定の有無に関わらず，カレント・フォルダを検索対象とします。

備考 <ri_root>は，RI600V4のインストール・フォルダを表しています。
デフォルトでは，“ C:\Program Files\Renesas Electronics\CubeSuite+\RI600V4”となります。

21.2.2 CubeSuite+からの起動

プロパティパネルの［システム・コンフィギュレーション・ファイル関連情報］タブで設定した内容に基づき，CubeSuite+のビルド時に起動されます。

21.3 注意事項

「2.6.1　サービス・コール情報ファイルとコンパイラ・オプション“-ri600_preinit_mrc”」を参照してください。
